Разработка блока управления устройствами пожарной автоматики

Помогли производителю оборудования для пожарной безопасности разработать конкурентный по цене и функционалу программируемый релейный блок управления исполнительными устройствами пожарной автоматики
блок управления пожарной автоматикой БР1М
БР1М

Заказчик

Производитель оборудования для пожарной безопасности
В зависимости от типов и категорий помещений применяются различные меры для обеспечения безопасности. Для промышленных объектов используются специализированные системы управления пожарной безопасностью, которые состоят из датчиков для сбора информации, щитов (или шкафов) с приборами управления и исполнительных устройств — клапанов, вентиляторов, электромагнитных или электромеханических замков, задвижек, насосов и т. п.

Шкаф представляет собой цельнометаллическую конструкцию с подводом силовых кабелей. Внутри шкафа располагается металлическая монтажная панель с установленными на ней автоматическими выключателями, контакторами, промежуточными реле, блоками контроля фаз, блоками реле, регуляторами температуры и блоками зажимов — для подсоединения силовых и контрольных кабелей. На двери шкафа располагаются элементы местного управления (кнопки), переключатели режима работы и световая индикация.
шкаф системы управления пожарной безопасностью
Шкаф управления
Фото с сайта производителя

Задача

Разработать программируемый релейный блок управления с конкурентной себестоимостью и функционалом
Релейные блоки являются компонентами блочно-модульных пожарных приборов управления (ППУ). Блоки работают с ППУ различных производителей и предназначены для управления устройствами пожарной автоматики при помощи реле. Управление реле осуществляется от внешних устройств, путём подачи постоянного напряжения на входы или замыкания/размыкания «сухих» контактов для устройств, требующих наличия гальванической развязки.

В зависимости от модификации релейные блоки выпускаются программируемыми или без программного обеспечения. Программируемые блоки позволяют настраивать задержки сигналов и выбирать режимы работы. Это позволяет работать с устройствами различных производителей.
сборка шкафа управления
Сборка шкафа
Фото с сайта производителя
Производство и поставка оборудования пожарной безопасности – высококонкурентная отрасль. Оборудование разрабатывается по стандартам, все устройства похожи и основная конкуренция происходит за счет цены.

Заказчику требовалось совместить в одном блоке возможность работы с устройствами, имеющими и не имеющими гальваническую развязку, а также настройку режимов работы реле.

Это позволило бы использовать меньше блоков в системе, сэкономить место в щите, снизить общую стоимость системы пожарной безопасности и сделать ее более конкурентноспособной.

На момент старта работы, у Заказчика уже был негативный работ с предыдущим исполнителем, который не смог довести проект до производства. Поэтому было принято решение о разработке блока и привлечения нас, как внешней команды специалистов по электронике.

Проект получил название БР1-М, блок релейный модифицированный.
модификации релейных блоков
Примеры исполнения релейных блоков
Фото с сайта производителя

Функционал устройства

  • Прием логических сигналов от ППУ
  • Прием сигналов типа «сухой контакт» от внешних устройств
  • Световая индикация состояний работы
  • Управление исполнительными устройствами путем коммутации (замыкания/размыкания) подключаемых линий связи к выходам реле
  • Контроль наличия питающего напряжение и исправности входных цепей. Передача сигнала о неисправности посредством реле «Авария»
  • Возможность выбора из 7 программируемых режимов работы* при помощи DIP-переключателя и конфигурации их через консольное меню
  • Независимая настройка задержки включения реле через консольное меню\

*Режим работы – логическая функция, которая связывает входы и выходы. Описывает реакцию реле на выполнение определенных условий на входах устройства.
функциональная схема БР1М
Функциональная схема устройства

Технические особенности

Повышенные требования к электрической изоляции

Устройства предполагается использовать в промышленных объектах, в которых вместе с пожарной системой могут прокладываться сети других систем автоматизации. При проведении работ по обслуживанию есть шанс повреждения и замыкания линий, что может привести к выходу устройств из строя.

Для избежания аварий было заложено требование, чтобы устройство выдерживало напряжение до 1,5 кВ в течение одной минуты. Мы учли этот факт и трассировали печатную плату таким образом, чтобы расстояние от силовых до цифровых цепей было не меньше необходимого для выбранного типа материала печатной платы и проводников.
внешний вид печатного узла
Внешний вид печатного узла

Обеспечение универсальности для разных типов корпусов

Для оптимизации себестоимости заказчик использует одинаковые корпуса для всей линейки релейных блоков. В зависимости от компоновки системы, устройства поставляются в защищенном пластиковом корпусе с креплением на стену или в корпусе с креплением на DIN-рейку, для установки в шкаф.

Корпуса имеют разные габариты, и необходимо, чтобы устройство подходило к обоим типам корпусов. Для этого, на этапе конструирования печатной платы на плате был предусмотрен технологический пропил, который производился во время производства платы. Он позволял «откусить» кусок платы и уменьшить ее размер для использования в корпусе для DIN-рейки.
защитный корпус для установки в шкафу
Корпус изделия
Фото с сайта производителя

Аппаратная защита от зависания устройства

Во время работы устройство подает сигнал определенной частоты на спец схему, которая контролирует положение реле «Авария». Если происходит зависание прошивки, реле переходит в режим «Авария». Это позволяет исключить риски влияния программной части на работу устройства и делает его более надежным.
корпус релейного блока на DIN-рейку
Корпус на DIN-рейку
Фото с сайта производителя
Во время работы устройство подает сигнал определенной частоты на спец схему, которая контролирует положение реле «Авария». Если происходит зависание прошивки, реле переходит в режим «Авария». Это позволяет исключить риски влияния программной части на работу устройства и делает его более надежным.
корпус релейного блока на DIN-рейку
Корпус на DIN-рейку
Фото с сайта производителя

Результаты

Мы разработали конструкторскую документацию, встроенное программное обеспечение и несколько образцов устройства, оптимизированных для серийного производства. Над проектом работали инженер-схемотехник, инженер-программист и руководитель проекта.

Устройства пошли в серию и используются в системах пожарной безопасности на известных промышленных объектах Санкт-Петербурга и России.

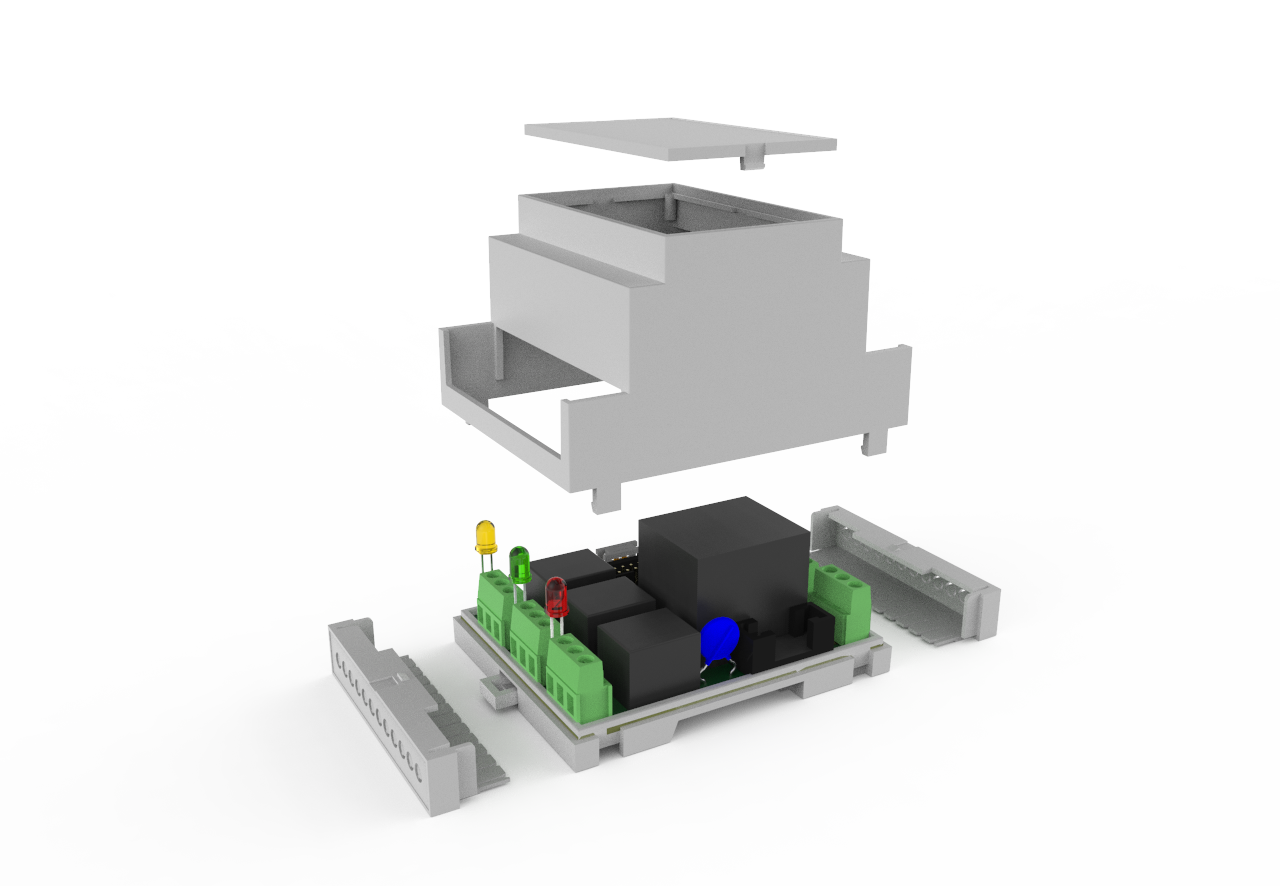

Сборка устройства
