Время и деньги
Прямая экономия времени
- Щуп и журнал. 7–10 минут на плату вручную
- Знания в одной голове. Методику проверки знает один специалист
- Рост — значит найм. Выпуск растёт только вместе с численностью
Быстрый ответ на вопрос о качестве со стендами функционального тестирования электроники
Стенд функционального тестирования
Ко всем тестовым точкам — одним движением
- Прижимтолкатели прижимают и удерживают плату
- Плататестовые площадки и контакты для подключения

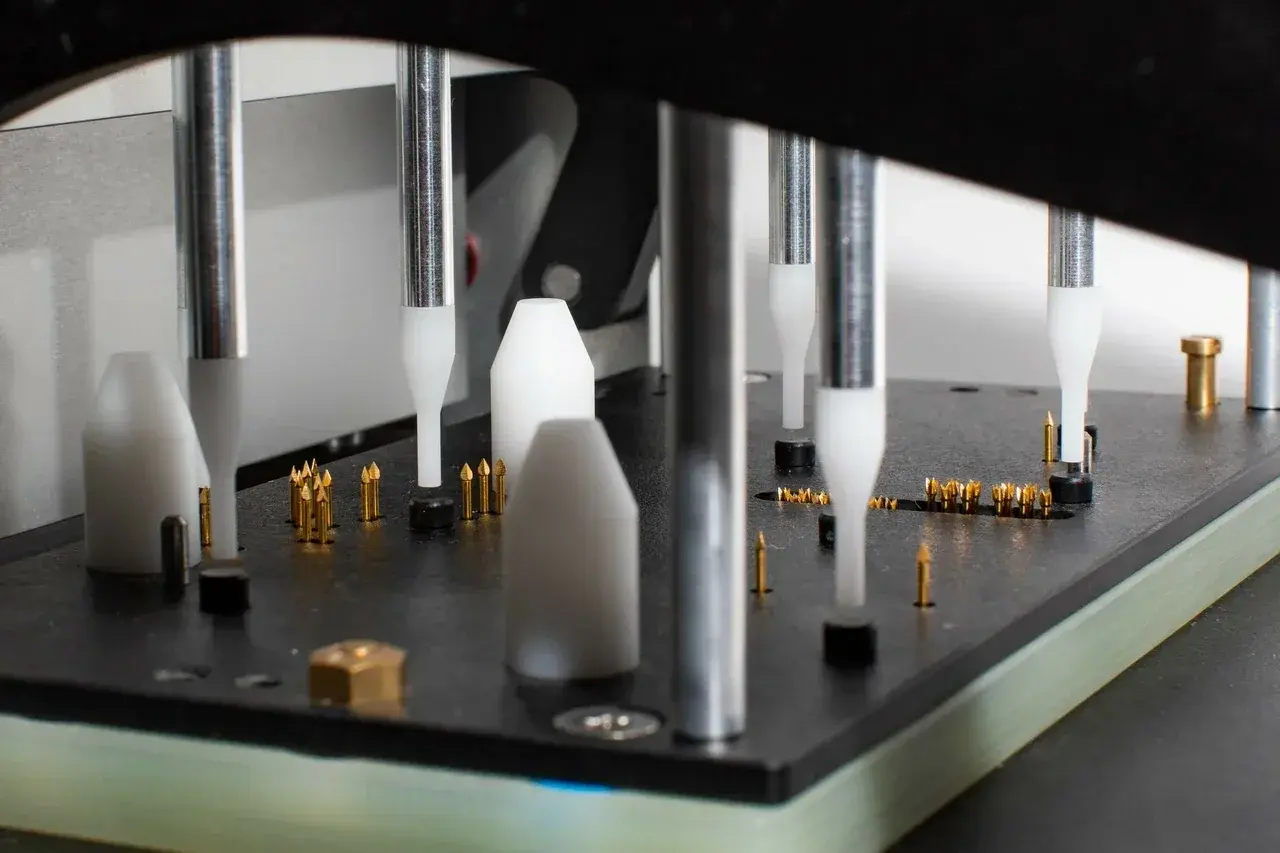

- «Ложе гвоздей»позолоченные подпружиненные пого-пины для надёжного контактирования
- Приборы и ПОпитание, измерения, прошивка, тест-план

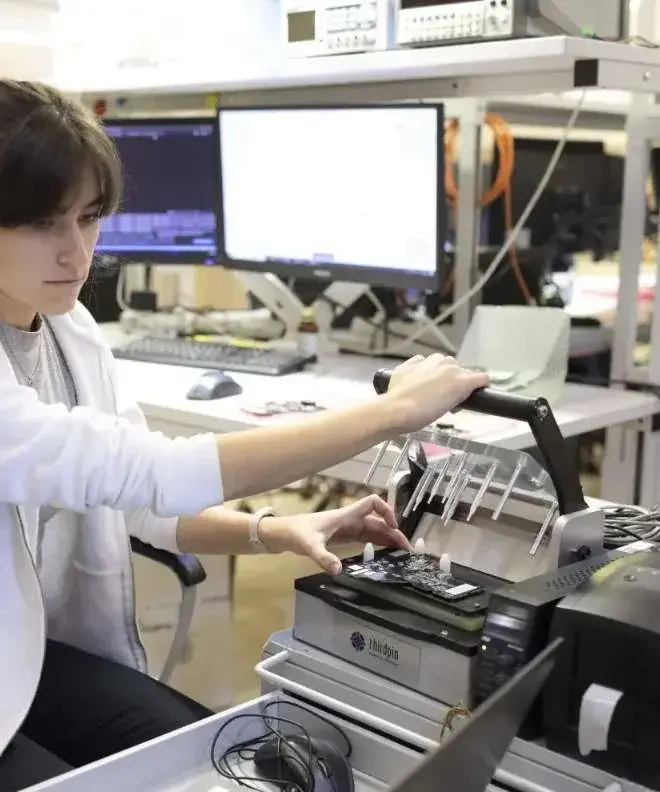

Оператор ставит изделие — остальное делает стенд
- Оператор
01Установка
Изделие в оснастку, сканирование кода.
- Стенд
02Прошивка
Загрузчик, рабочее ПО, уникальный ID.
- Стенд
03Проверки
Питание, интерфейсы, измерения.
- Стенд
04Параметризация
S/N, MAC, ключи — из базы.
- Стенд
05Вердикт
PASS или FAIL с номером упавшего шага.
- Стенд
06Протокол
Запись в базу, печать этикетки.
Где стенд возвращает деньги
У простого массового изделия — в работе людей.
У сложного — в браке, который не уехал к заказчику.
2 распространённых случая — 2 цели автоматизации: прямая экономия времени и защита репутации
Репутация
Защита репутации
- Выборочно. Проверена только часть контактов разъёмов
- Ручной ввод. Серийный номер и MAC вводятся вручную
- Без истории. Факт проверки изделия нечем подтвердить
Кейс 01 · Прямая экономия
Счётчик электроэнергии
Три платы в корпусе. Оператор ставит и снимает счётчик — стенд выполняет прошивку, проверки, параметризацию и протоколирование.
Вручную28мин
На стенде5мин
Выпуск в год · модель
- Окупаемость
- ≈ 2,2 мес
- Стендов
- 2
- Чистый эффект за год
- 10,7 млн ₽
Кейс 02 · Защита репутации
Вычислительный модуль
Процессор в BGA, память, быстрые интерфейсы. Дефекты скрытые; отказ у заказчика — потеря около 30 тыс. ₽.
Вручную≈6
На стенде≈1,5
дефектных из 100 уходят к заказчику
Стенд проверяет все 200 контактов, а не выборку
Прослеживаемость
Серийный номер связывает изделие с партией компонентов и результатами тестов.
Вычислительный модуль
S/N2407 031 877
OK - Компонентычип, партия памяти
- Результатышаги тест-плана, измерения, вердикт
- ИдентификаторыMAC и ключи из базы, без дублей
- Документыпротокол испытаний, этикетка
Отзыв партии
Одна партия, а не квартал
При дефектной партии памяти отзывается и перепроверяется только она, а не весь квартальный выпуск.
Претензия
Изделие ушло исправным
Протокол по серийному номеру показывает, что изделие прошло все проверки. Спор о браке решается документом, а не заменой.
Дрейф процесса
Раньше, чем появится брак
Измерения по партиям показывают, что параметр уходит к границе допуска, пока изделия ещё годные.
Состав стенда
Стенд собирается из стандартных компонентов. Тесты может сопровождать ваш персонал.
Оснастка
Подключение к изделию
«Ложе гвоздей» снизу или сверху, боковое подключение к разъёмам, кросс-плата и плата коммутации.
Приборы
Измерения, прошивка, маркировка

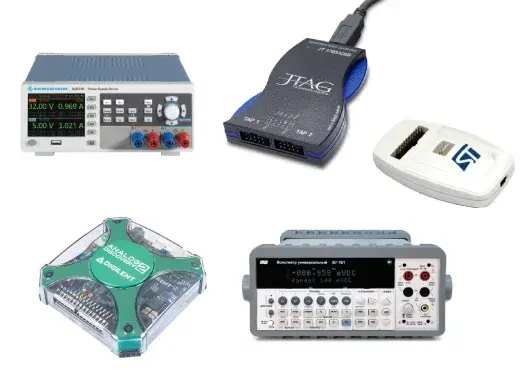

Источники и нагрузки, мультиметры, осциллографы, программаторы, сканер и принтер этикеток.
ПО HardPy
Тест-план на Python и панель оператора

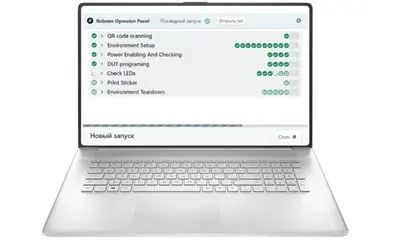

Наш открытый фреймворк: тест-план описан кодом, оператор работает в браузере по шагам.
Данные

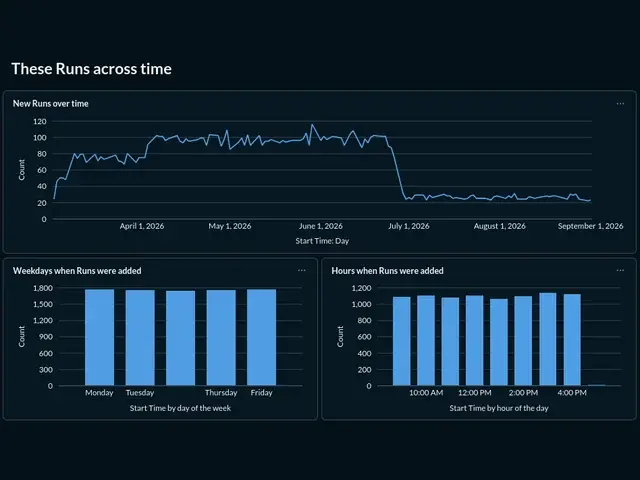

История изделия, выход годных, отказы
Результаты со всех стендов в одном месте: по серийному номеру, станциям, партиям и времени.
Стенды в работе
Партия 8 000 плат — проверка в 3 раза быстрее
Блок подключается к разъёмам платы, вольтметр переключается на нужные цепи аналоговыми ключами, проверку ведёт скрипт на Python. Вердикт PASS или FAIL — на дисплее.
Вручную7–10 мин Стенд2,5–3 мин
СтекRaspberry Pi 4BPython

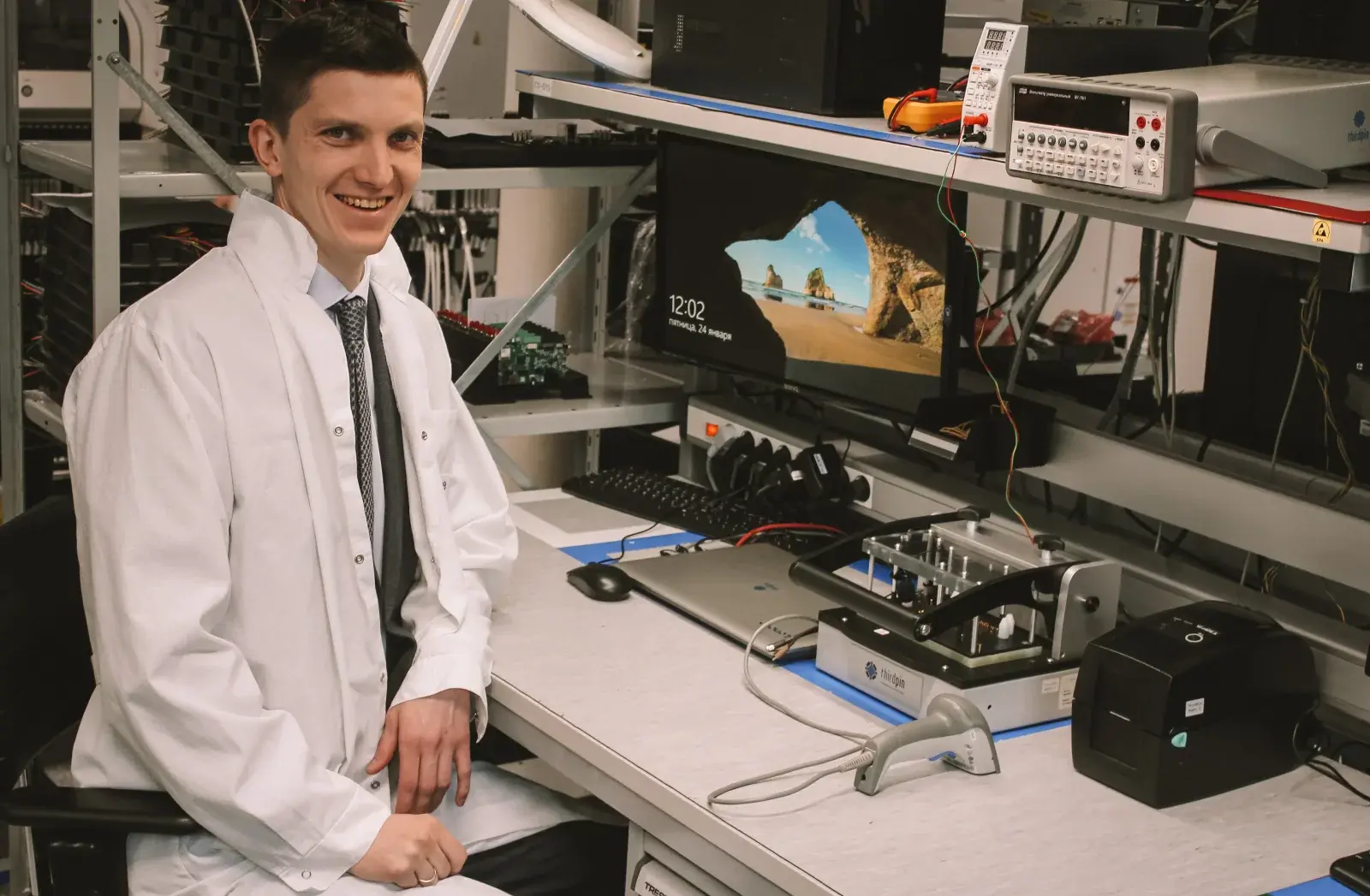

Станция выпуска вендингового модема

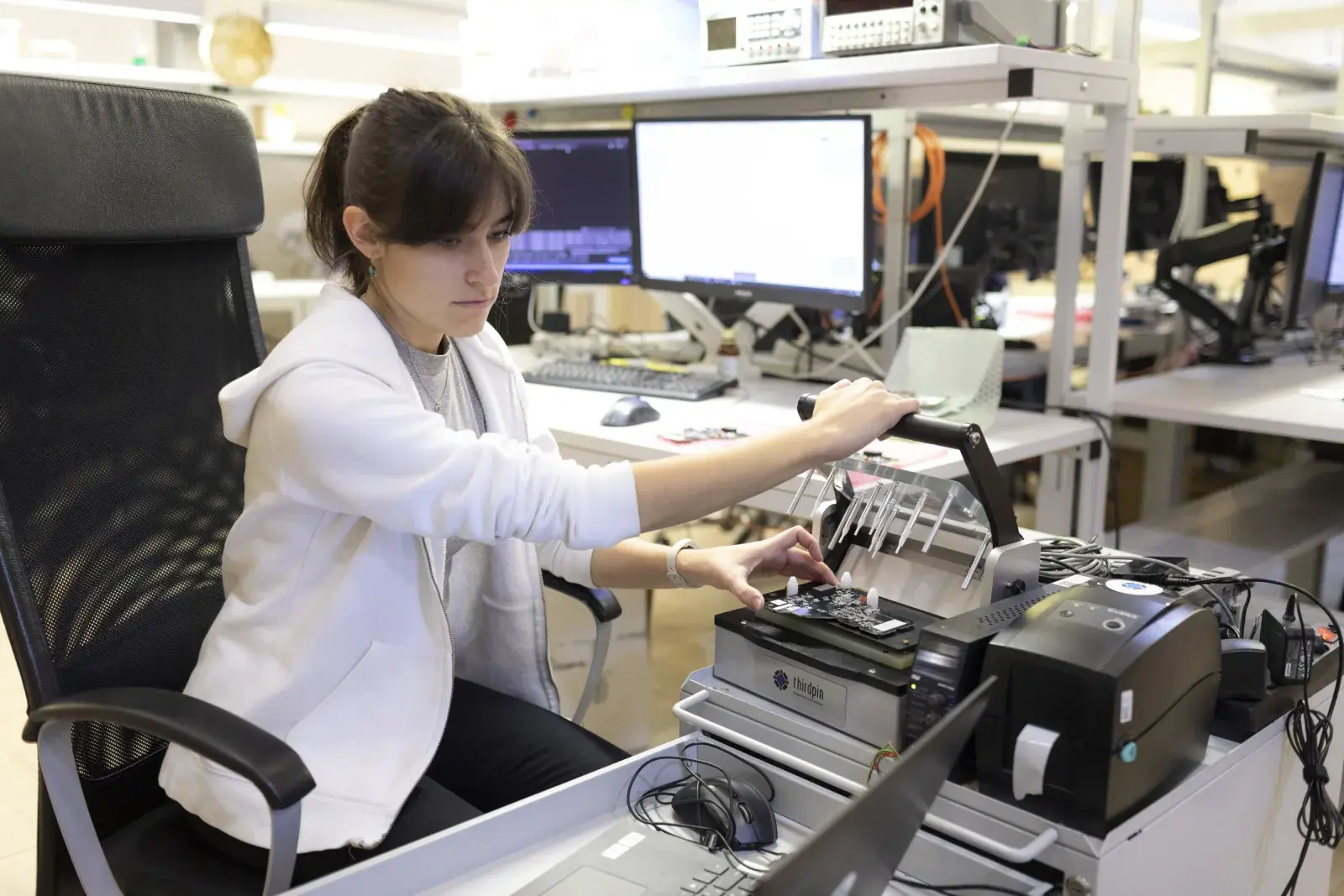

Контроль выпуска блока управления

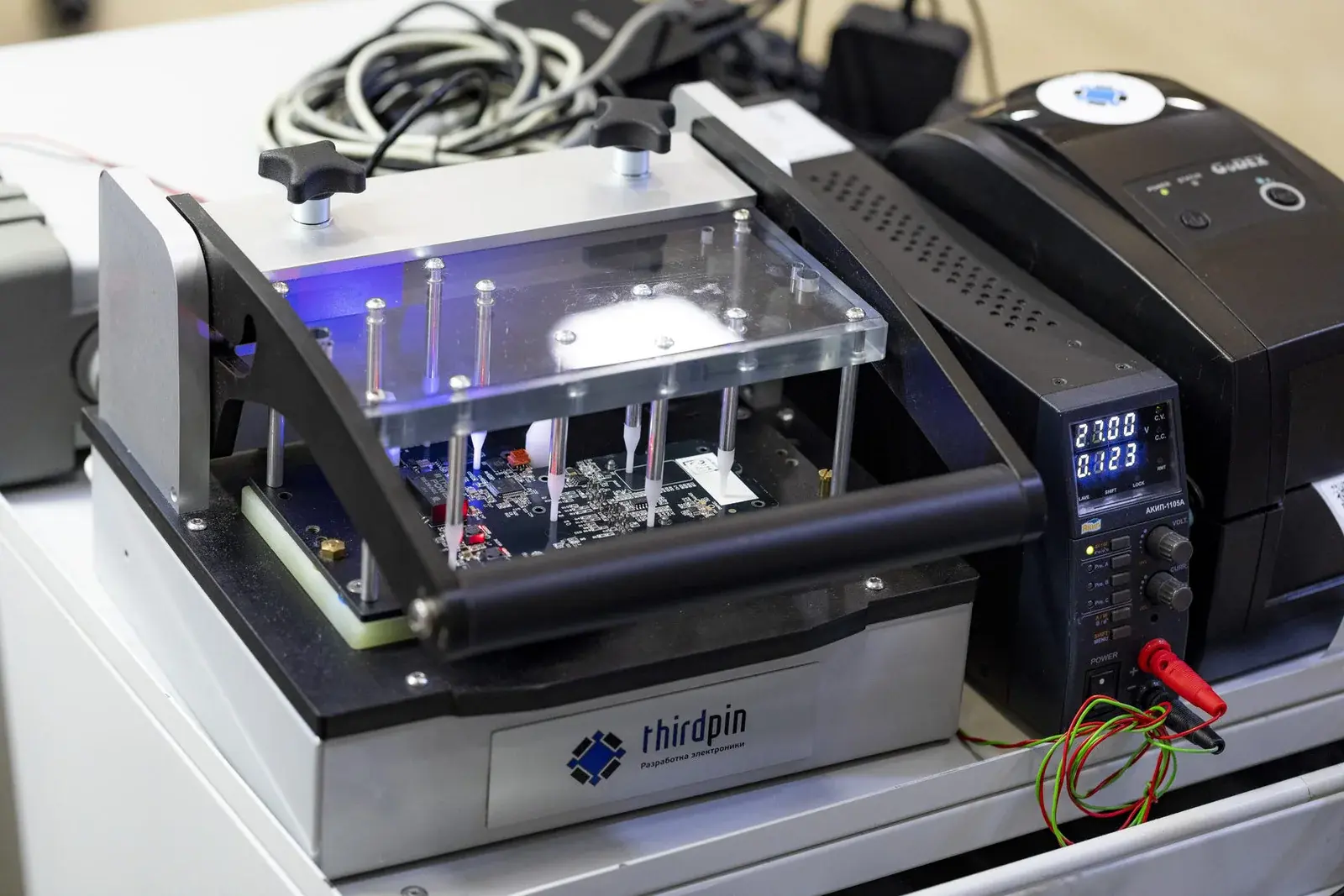

Стенд для микроконтроллерной системы

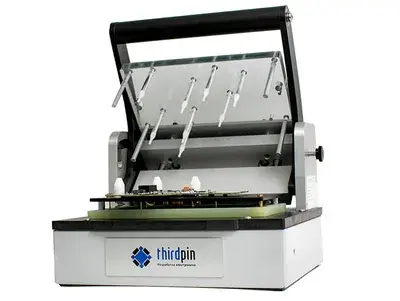

Адаптер для блока управления СВЧ-модулем

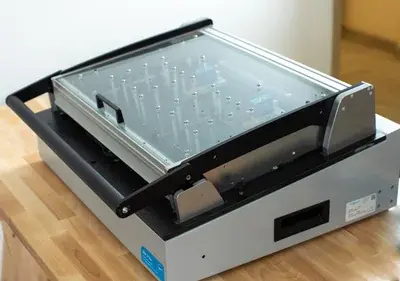

Групповой тест контроллеров доступа
Повышение эффективности
Вручную8 Со стендом1,5
Высвобождение 6,5 часов каждую смену — для любой рыночной ситуации.
Рост выпуска
Без дополнительного найма
Один оператор на несколько стендов
Стабильный выпуск
Время уходит в качество
Входной контроль, разбор возвратов и ремонт.
Снижение выпуска
Свои вместо подрядчиков
Свой персонал берёт работы, которые раньше отдавались подрядчикам.
Обучение
Новый человек на линии через день-два
Тестировщик2–4 нед Оператор стенда1–2 дня
Тестировщика учат методике и приборам. Оператор ставит изделие, сканирует код и читает вердикт — смена людей не останавливает выпуск.
Методика
Одна методика для каждого изделия
# шаг 03 · проверки def test_rail_3v3(psu, dmm): v = dmm.measure("3V3") assert 3.25 < v < 3.35
Каждая проверка описана в тест-плане и версионируется. Стенд проходит шаги в одном порядке и с одними допусками: пропустить шаг или перепутать предел невозможно.
Чтобы тестировать, надо понимать изделие
Стратегию тестирования разрабатывают инженеры, которые сами проектируют электронику и выводят её в серию.
Схемотехника
- Аналоговая
- Силовые каскады
- СВЧ
- Быстрые цифровые, BGA
- Многослойные платы
Отладка и ПО
- Bring-up и поиск ошибок
- MCU, CPU, FPGA
Производство
- DFT / DFM
- Серии 10 000+ на контрактном производстве
- Оснастки «ложе гвоздей»
- Свой инструментарий автоматизации стендов
Процесс
- CI/CD для тестов
- Задачи и версионирование
Формат сотрудничества
Модель оплаты зависит от того, насколько точно задачу можно описать заранее.
Fix
Фиксированная стоимость
Для стенда под готовое изделие с понятным составом проверок. Работаем поэтапно: тест-план, оснастка, ПО, внедрение на линии.
Что оплачиваете
Оплата за этап или за месяц
T&M
Время и материалы
Когда изделие ещё дорабатывается и тест-план складывается по ходу: следующий шаг зависит от результатов предыдущего.
Что оплачиваете
Оплата фактически затраченных часов, помесячно
Первый шаг — аудит ваших тестов.
- Вы
01Исходные данные
Изделие: платы, интерфейсы, прошивка · выпуск в год · текущие методики тестов · текущее время проверки
- Мы
02Результат оценки
Что автоматизировать первым · состав проверок · структура стенда и срок
- Вместе
03Сотрудничество
Оценка стоимости · заключение договора
Обсудить проектОценим ваш тестовый участок, предложим состав стенда и скажем, окупится ли он. Точные цифры не обязательны, хватит оценки.
